Placa Térmica CTP con Base de Aluminio

Qué es una placa térmica CTP con base de aluminio

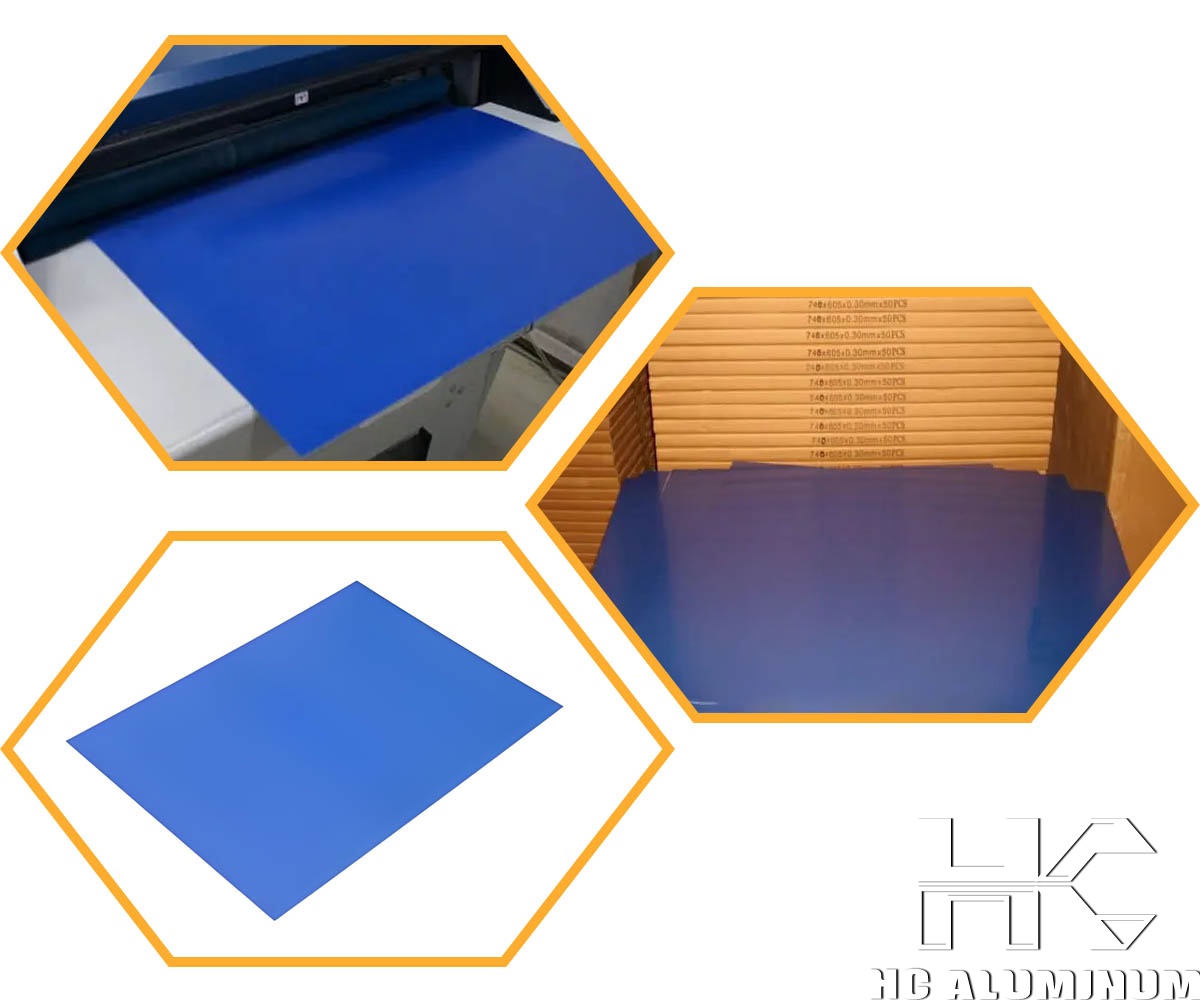

Una placa térmica CTP (Computer-to-Plate) con base de aluminio es una plancha offset en la que la imagen se forma por exposición láser, normalmente a 830 nm, sobre un recubrimiento fotosensible aplicado a un sustrato de aluminio graneado y anodizado. Tras el procesado (o en algunos diseños, mediante un revelado integrado en la prensa), la placa queda con zonas oleófilas (imagen) y hidrófilas (no imagen) para imprimir con el principio offset agua-tinta.

Estructura de la placa

Una placa CTP térmica a base de aluminio no es simplemente una lámina de aluminio; es un material óptico de precisión compuesto por múltiples capas laminadas.

Sustrato de aluminio: Generalmente fabricado con aleación de aluminio de alta pureza de las series 1050 o 1100, con un espesor de 0,15 a 0,30 mm.

Capa granulada electrolítica: La superficie del aluminio se granula electroquímicamente para formar micropicaduras finas y textura, lo que aumenta el área superficial y mejora la hidrofilicidad y la adhesión del recubrimiento.

Capa de óxido anódico: Mejora la resistencia al desgaste y a la corrosión de la placa, así como la durabilidad de la impresión (tirada).

Recubrimiento fotosensible: El núcleo de las placas CTP térmicas. Generalmente consiste en un sistema de resina termosensible que responde a la exposición a un láser infrarrojo de 830 nm.

Ventajas clave de las planchas térmicas CTP

1. Alta resolución: Capaz de reproducir entre el 1% y el 99% de los puntos de semitono, lo que permite una impresión de alta precisión de hasta 300 LPI (líneas por pulgada), ideal para folletos y embalajes de alta gama.

2. Rendimiento estable: La termografía produce bordes extremadamente nítidos, eliminando el efecto de "halo" que se observa con la exposición tradicional, lo que resulta en puntos excepcionalmente sólidos.

3. Alta durabilidad de impresión: Las planchas térmicas estándar suelen tener una vida útil de 100.000 a 200.000 impresiones; tras el tratamiento de horneado, esta duración puede superar el millón.

4. Funcionamiento en salas luminosas y larga vida útil: La plancha solo es sensible a los láseres infrarrojos, lo que permite su uso bajo iluminación amarilla de seguridad. Puede almacenarse durante un período considerable (por ejemplo, varios meses) después de la exposición y antes del revelado.

5. Amplia adaptabilidad: Compatible con diversos tipos de máquinas de impresión offset y tintas (incluidas las tintas UV, que requieren una plancha térmica UV específica).

Cómo funciona: de la exposición al comportamiento en prensa

Exposición láser e imagen latente

En un CTP térmico, el cabezal láser (típicamente 830 nm) calienta localmente el recubrimiento. Según la química del sistema, el calor provoca un cambio en el recubrimiento, por ejemplo:

• Cambio de solubilidad: las zonas expuestas se vuelven más (o menos) solubles en el revelador.

• Cambio de afinidad superficial: se refuerza la oleofilia de la imagen y la hidrofília del fondo.

El parámetro que más impacta en la estabilidad es la energía de imagen (habitualmente expresada en mJ/cm²), junto con la calidad del enfoque y la linealidad del sistema de modulación del láser.

Procesado y formación de la imagen final

En placas térmicas "convencionales", el procesador elimina selectivamente el recubrimiento en las áreas previstas. En producción real, el resultado depende de variables que conviene controlar de forma sistemática:

• Conductividad, pH y carga del revelador, además de la temperatura.

• Tiempo de inmersión/cepillado y estado mecánico de los rodillos.

• Enjuague y engomado para evitar oxidación superficial y variaciones de mojado.

Una ventaja técnica del sistema térmico es su tolerancia frente a luz ambiente (en comparación con algunas tecnologías UV/azul), lo que simplifica el manejo en preprensa.

Qué ocurre en la impresora: mojado, emulsión y latitud

La base de aluminio graneado/anodizado aporta micro-retención de agua. El objetivo es lograr un equilibrio estable:

• Fondo hidrófilo: mojado rápido, mínima tonificación (scumming) y estabilidad.

• Imagen oleófila: buena aceptación de tinta y resistencia al lavado.

La latitud en prensa (capacidad de mantener calidad pese a cambios de agua/tinta, temperatura y velocidad) se relaciona directamente con la uniformidad del anodizado y la integridad del recubrimiento tras el procesado.

Por qué importa la base de aluminio: materiales y ingeniería

Graining: anclaje y control de agua

El granallado electroquímico/mecánico define la topografía microscópica. Una rugosidad y distribución de "picos y valles" bien controlada mejora:

• Adherencia del recubrimiento (menos desprendimiento en tirajes largos).

• Arranque de impresión (menos pliegos de puesta a punto).

• Estabilidad del balance agua-tinta (menos sensibilidad a cambios de solución de mojado).

Si el graining es irregular, aparecen síntomas típicos: variación de densidad por zonas, fondos más "sucios" y mayor necesidad de correcciones de agua.

Anodizado: porosidad, resistencia y consistencia

El anodizado crea una capa de óxido de aluminio con porosidad controlada. En la práctica, influye en:

• Resistencia química frente a soluciones de mojado (IPA o sustitutos), limpiadores y gomas.

• Resistencia mecánica al roce y al desgaste (run length).

• Uniformidad de mojado y menor variación de punto durante el tiraje.

Para el impresor, la consecuencia se ve en una plancha que mantiene mejor el equilibrio durante cambios de trabajo, con menos tendencia a degradarse en los bordes o zonas de alta cobertura.

Recubrimiento: resolución, reproducción de punto y tolerancias

En térmico, la calidad de reproducción de punto se mide tanto por resolución (por ejemplo 2400 dpi) como por estabilidad del punto en prensa. Factores clave:

• Uniformidad de capa: evita cambios de ganancia de punto entre centro y bordes.

• Ventana de exposición: una placa con margen de energía razonable reduce repeticiones por sub/sobreexposición.

• Resistencia a la abrasión: crítica en sólidos, tramas finas y trabajos largos.

Preocupaciones reales de producción (y cómo abordarlas)

Estabilidad y consistencia entre lotes

En fabricación, una de las variables más importantes es mantener constantes los procesos de tratamiento del aluminio (graining/anodizado) y el recubrimiento (viscosidad, filtración, secado). Para preprensa, esto se traduce en:

• Menos ajustes de curva por lote.

• Menos variación de linealidad en tramas.

• Arranques más predecibles en prensa.

Rendimiento en prensa: tiraje, limpieza de fondo y tolerancia

La longitud de tiraje (run length) depende del tipo de recubrimiento, del anodizado y del perfil de trabajo (cobertura, abrasividad del papel, química de mojado y limpieza). En el día a día:

• Para tirajes más largos, priorice placas con mejor resistencia mecánica y química.

• Si el trabajo exige fondos muy limpios (editorial/alta calidad), una buena hidrofília del fondo y procesado estable suelen ser más determinantes que "más sensibilidad".

Coste total: no solo la placa

El coste real incluye mermas y tiempo:

• Repeticiones por exposición fuera de ventana.

• Paradas por tonificación o inestabilidad de balance.

• Consumo de revelador, agua y energía.

Una placa térmica bien ajustada al flujo del taller reduce principalmente los costes "invisibles": re-trabajos, calibraciones excesivas y tiempos de puesta a punto.

Tolerancia de imagen e interacción con el CTP

Compatibilidad práctica a revisar:

• Longitud de onda: térmico típico 830 nm (verifique especificación de la plancha).

• Energía requerida: confirme el rango en mJ/cm² y si su CTP mantiene potencia estable con el uso.

• Lineatura y tramado: FM o AM; revise si el recubrimiento mantiene puntos pequeños sin pérdida en procesado.

• Condición del tambor y limpieza: polvo o suciedad producen microdefectos visibles en fondos y degradados.

Cómo elegir una placa térmica CTP con base de aluminio

1) Según el tipo de trabajo y la latitud en prensa

• Editorial y comercial general: priorice estabilidad del fondo, buena reproducción de punto y ventana de exposición amplia.

• Packaging (si aplica en offset): exija mayor resistencia y control de sólidos; evalúe el comportamiento con tintas más exigentes y mayor cobertura.

2) Según el flujo de procesado

• Con procesador: revise compatibilidad con su revelador, temperatura y velocidad de línea. Una placa "sensible" puede ser menos estable si el procesador fluctúa.

• Optimización de química: busque soluciones que permitan operar con menor carga química y control sencillo, especialmente si su planta tiene objetivos de cumplimiento ambiental.

3) Según requisitos de calidad de imagen

• Si su prioridad es el detalle (tipografía fina, degradados), valore:

• estabilidad de punto en prensa,

• repetibilidad de curva,

• tolerancia a pequeñas variaciones de exposición.

Dónde rinde mejor: escenarios típicos

Las placas térmicas CTP con base de aluminio se utilizan ampliamente donde se necesita una combinación de calidad consistente, estabilidad operativa y compatibilidad con CTP térmicos estándar:

• Impresión comercial (catálogos, folletos, libros).

• Editorial (revistas, periódicos donde aplique el estándar térmico).

• Trabajos con cambios frecuentes y necesidad de arranques rápidos y repetibles.

Recomendaciones prácticas de operación (desde experiencia de fabricación y uso)

• Controle la energía de exposición con una rutina (cuña/patch de control) y registre cambios de potencia del láser.

• Mantenga el procesador estable: temperatura, reposición, filtración y limpieza de cepillos. La variación de procesado se refleja directamente en fondo y ganancia de punto.

• Asegure buena manipulación y almacenamiento: humedad/temperatura estables, rotación FIFO y protección contra contaminación (polvo, grasa).

• En prensa, estandarice solución de mojado (conductividad/pH) y procedimientos de limpieza para evitar "culpar" a la placa de problemas que son de química o de rodillos.

Conclusión

Una placa térmica CTP con base de aluminio es, en esencia, un sistema ingeniería-materiales: aluminio graneado y anodizado para estabilidad hidrofílica y resistencia, más un recubrimiento térmico diseñado para formar imagen con láser (normalmente 830 nm) dentro de una ventana de energía controlable. Elegir y operar bien esta placa no es solo una cuestión de sensibilidad; es asegurar consistencia, latitud en prensa, reproducción de punto y un coste total predecible en producción.
